Especificação do item
  • Marca: VOXLINK
  • Aplicação: Multimidia
  • Gênero: Feminino-Feminino
  • Modelo Número: DHEX0063
  • Embalagem: Caixa de papelão
  • Diâmetro exterior: HDMI Fiber Optical Extender
  • Cor do Conector: Ouro / Dourado
  • Conector A: HDMI
  • Conector B: HDMI
  • Tipo: Cabos coaxiais
  • Conector: HDMI
  • Blindagem: Não blindado
  • Embalagem: Sim
  • Standard: EU/US/UK/AU Plug

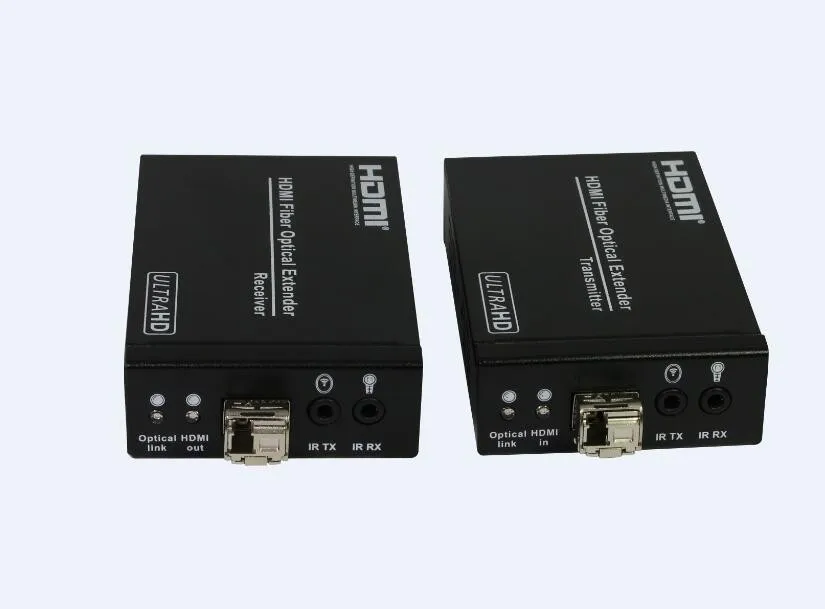

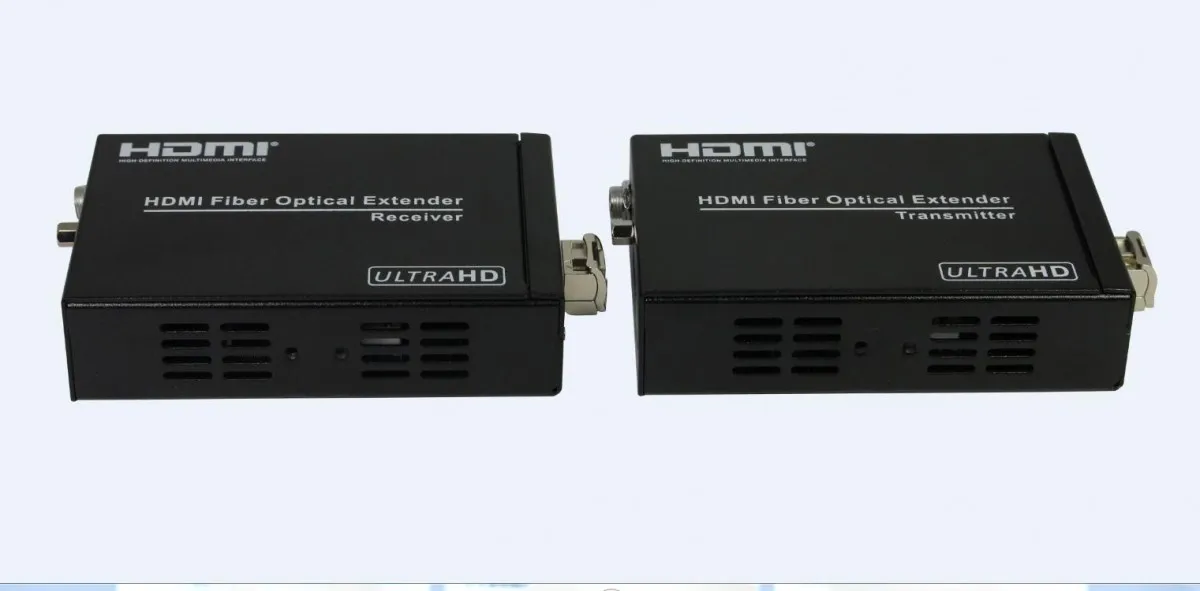

Descrição do produto



4 K UHD HDMI extensor de fibra óptica sinal de mais de 3300pés/1000metros HDMI1.4 HDCP1.3 4Kx2K @ 30 Hz 1080P @ 120 Hz e 1080 p 3D _ DHL











1. Introdução

  O HDMI Extender é uma ferramenta de fibra óptica que pode estender o seu sinal HDMI de 3300pés/1000metros para um compatibledisplay. Este produto funciona com qualquer fonte HDMI e suporta resoluções até 4 K Ultra HD. Ele também suporta transferência
Sinal de controle e sinal de controle RS232 bidirecional infravermelho. Para que você possa controlar a fonte do lado da pia que is3300feet/1000metros fora, Além disso, você pode controlar a pia do lado da fonte que é 3300pés/1000metros fora usando o HDMI Extender. O automático virtual EDID recurso permite que dados identiication cópia automática da tela estendida (EDID) Para a unidade remetente para disponibilidade contínua para a fonte.



2. Características



1. Suporta HDMI1.4, HDCP1.3 e compatibilidade DVI.
2. Suporta resoluções de vídeo até 4Kx2K @ 30 Hz, 1080P @ 120 Hz, e 1080 p 3D.
3. Suporta transmissão de longa distância de até 3300pés/1000metros sobre monomodo Iber cabo e Até 1000pés/300metros mais multimodo Iber cabo (50/125 & micro; M/OM3) .
4. Suporta HD formatos de áudio: LPCM2/5,1/7,1 ch, Dolby Digital, DTS, Dolby. TrueHD, DTS-HD Master Audio e mais. Transferência de sinal de controle bidirecional infravermelho juntamente com o sinal HDMI. Transferência de sinal de controle bidirecional RS232 juntamente com o sinal HDMI. Suporta inteligente gestão EDID. Bloqueio fontes de alimentação.

3. Pacote
HDMI Extender Transmitter1PCS de fibra óptica
HDMI Extender receptor de fibra óptica 1pcs
Módulo de fibra TX 1pcs
Módulo de fibra RX 1pcs
Wideband IR Tx 2pcs
Wideband IR Rx2PCS
5 V/1A adaptador de energia DC 2pcs
Manual de operação 1pcs
Phoenix Masculino Jack 2pcs
Orelhas de montagem 4pcs


4. Speciications



De pixel máximo relógio

300 MHz

Suporta resoluções de vídeo até

4Kx2K @ 30 Hz

Transmissor



Portas de entrada

1x hdmi, 1xIR em, 1xRS232

Portas de saída

1xIR fora, 1 5xOptical

Receptor



Portas de entrada

1xIR em, 1 5xOptical

Portas de saída

1x hdmi, 1xIR fora, 1xRS232

Fonte de alimentação

DC 5 V 1A

Proteção ESD

± 8KV (descarga de ar-gap)

Modelo do corpo humano

± KV (descarga de contato)

Dimensões (mm)

100 (w) x 65 (d) x 25,6 (h)

Peso

210 g/tx, 210 g/rx

Temperatura de operação

0 ° C ~ 40 ° c/32 ° F ~ 104 ° F

Temperatura de armazenamento

-20 ° C ~ 60 ° c/-4 ° F ~ 140 ° F

Umidade relativa

20 ~ 90% RH (sem condensação)

Consumo de energia (max)

2,2 w/tx, 2 w/rx


5. Unidade de layout e descrição

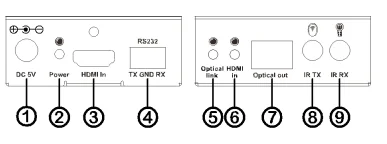

5,1 transmissor frente e painel traseiro



1. DC 5 V: Conecte a fonte de 5 V DC fonte de alimentação para a unidade.
2. Potência: acende quando a energia foi fornecido para a unidade.
3. HDMI IN: Este slot é onde você conecta a fonte HDMI.
4. RS232 Tx/RX: conectar a um PC ou laptop com pinos relé cabo para a transmissão da RS-232 comandos.
5. Ligação óptica: acende quando o transmissor e receptor através de óptica Iber conexão do cabo bom.
6. HDMI IN: acende quando fonte HDMI foi fornecido para a unidade.
7. Saída óptica: Ligue o receptor com um cabo monomodo Iber ou multimodo Iber cabo.
8. IR Tx: conectar com Wideband IR Tx.
9. IR Rx: conectar com Wideband IR Rx
5,2 painel frontal e traseira


1. DC 5 V: Conecte a fonte de 5 V DC fonte de alimentação para a unidade.
2. Potência: acende quando a energia foi fornecido para a unidade.
3. HDMI Out: Este slot é onde você conecta a um equipado com HDMI TV/monitor.
4. RS232 Tx/RX: conectar a um PC ou laptop com pinos relé cabo para a transmissão da RS-232 comandos.
5. Ligação óptica: acende quando o transmissor e receptor através de óptica Iber cabo bem conectado.
6. HDMI Out: acende quando o dispositivo de exibição HDMI tem sido ligado para a unidade.
7. Optical In: Conecte o transmissor com um cabo monomodo Iber ou multimodo Iber cabo.
8. IR Tx: conectar com Wideband IR Tx.
9. IR Rx: conectar com Wideband IR Rx.

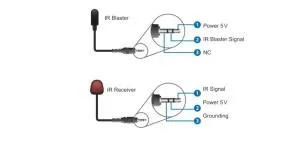

5,3 cabo IR atribuições de pinos

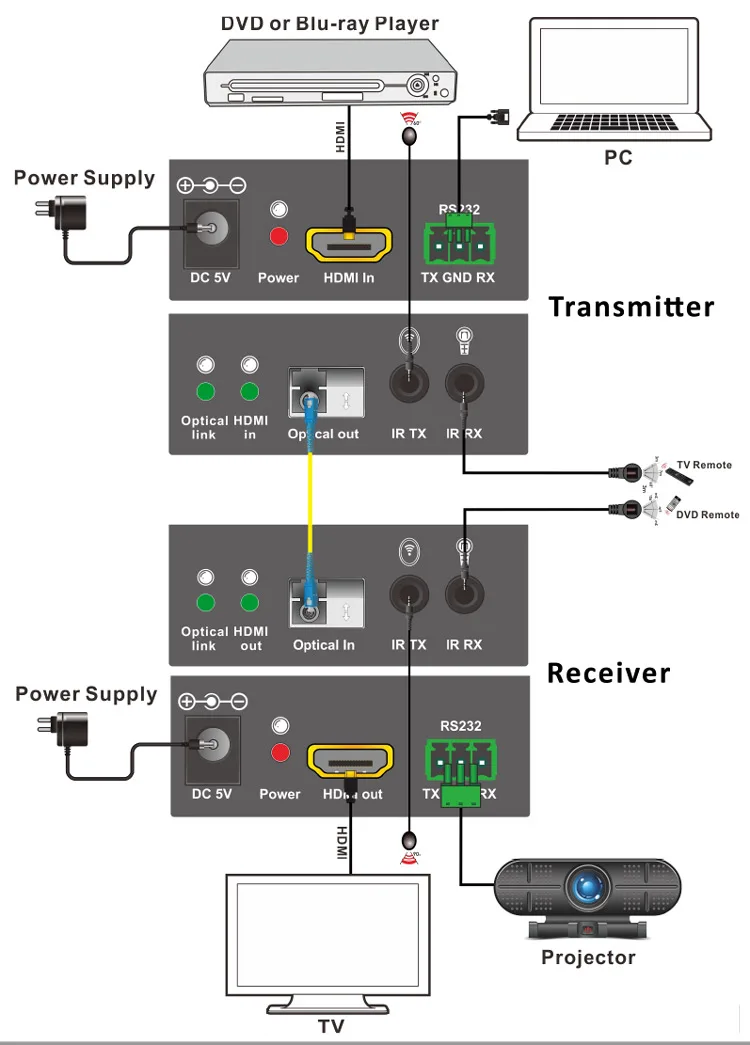

6. Diagrama de conexão

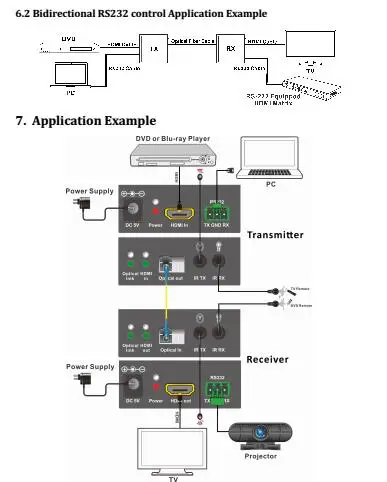

6,1 bidirecional controle infravermelho exemplo de aplicação
